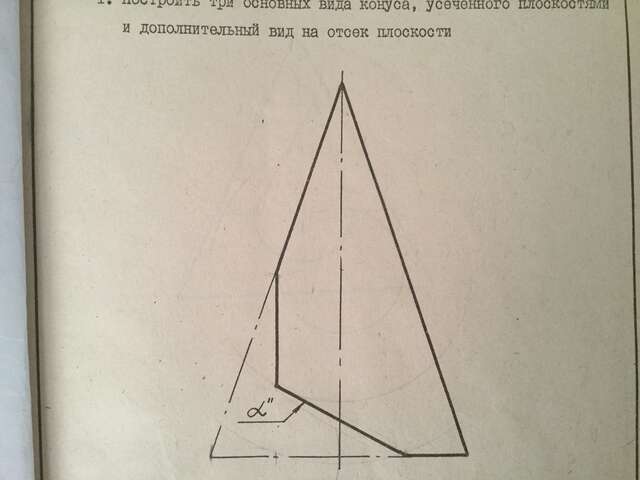

Помогите по инженерной графике. Построить три основных вида конуса, усеченного плоскостями и дополнительный вид на отсек плоскости
++++++++++++++++++++++++++++++++++++++
А на виде сверху можешь показать как линии располагаются?

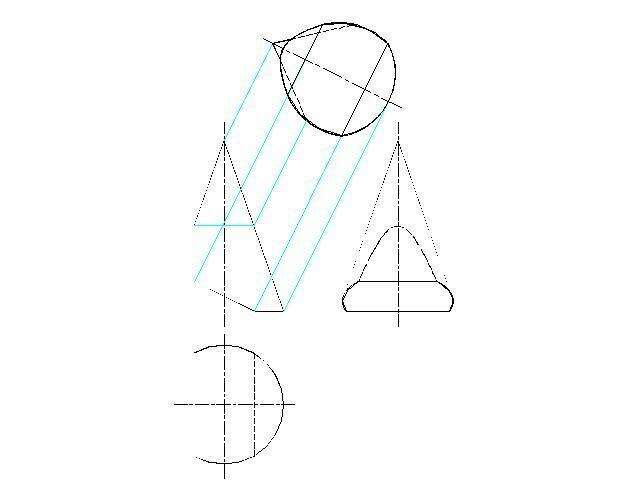

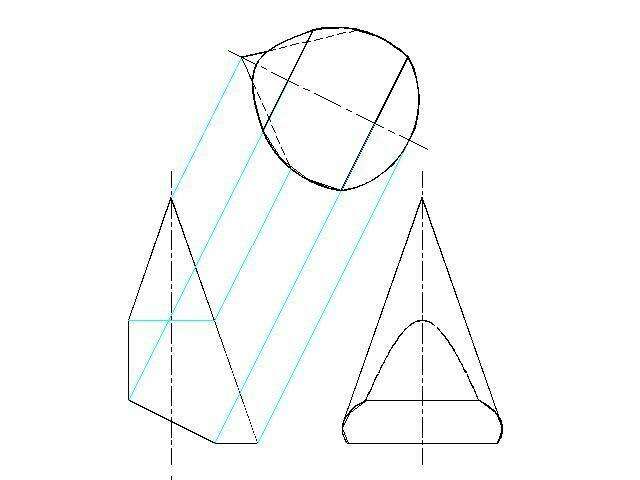

Голубые линии вспомогательные (для построения) - на чертеже выполняются тонкой линией простым карандашом

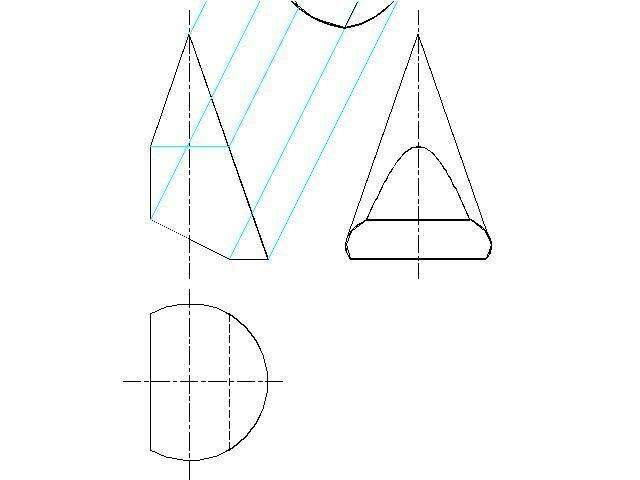

добавила чертеж
не голубые линии а как на виде слева сам вид фигуры черными линиями

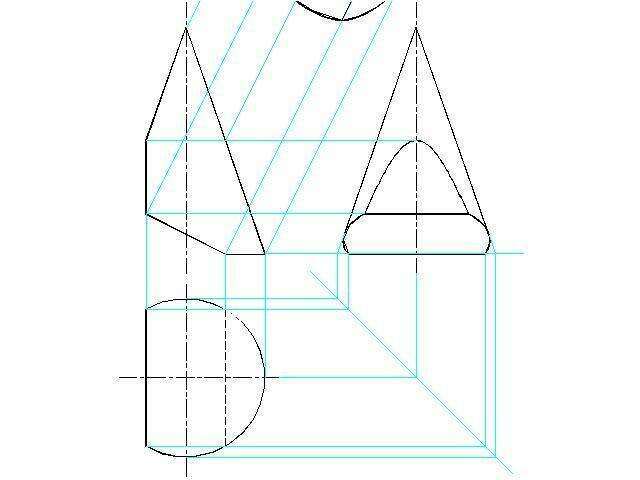

Вид слева - сложное построение, если я нанесу все линии, то Вы совсем запутаетесь. Откройте 4 чертеж.
мне просто нужен вид сверху как здесь https://ru-static.z-dn.net/files/de1/e36ed0390219612f8a154e4b11ebeac9.png
