Как подключать трехфазный двигатель???

Question

Как подключать трехфазный двигатель???

Answer 1

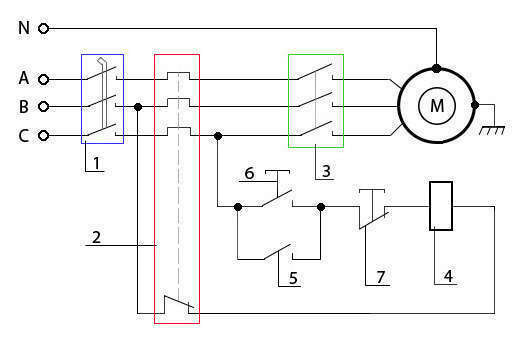

Обозначения: 1 - выключатель автоматический (3х-полюсный автомат), 2 - тепловое реле с размыкающими контактами, 3 - группа контактов магнитного пускателя, 4 - катушка магнитного пускателя (в данном случае рабочее напряжение катушки - 220 в), 5 - блок-контакт нормально разомкнутый, 6 - кнопка "Пуск", 7 - кнопка "Стоп".

---

Comments

зажимы двигателя ABCN подключаются к трёхфазной сети к одноимённым фазам ABC и N нейтраль сети

---

остальные элементы на схеме отночятся к пуско-защитным устройствам двигателя
